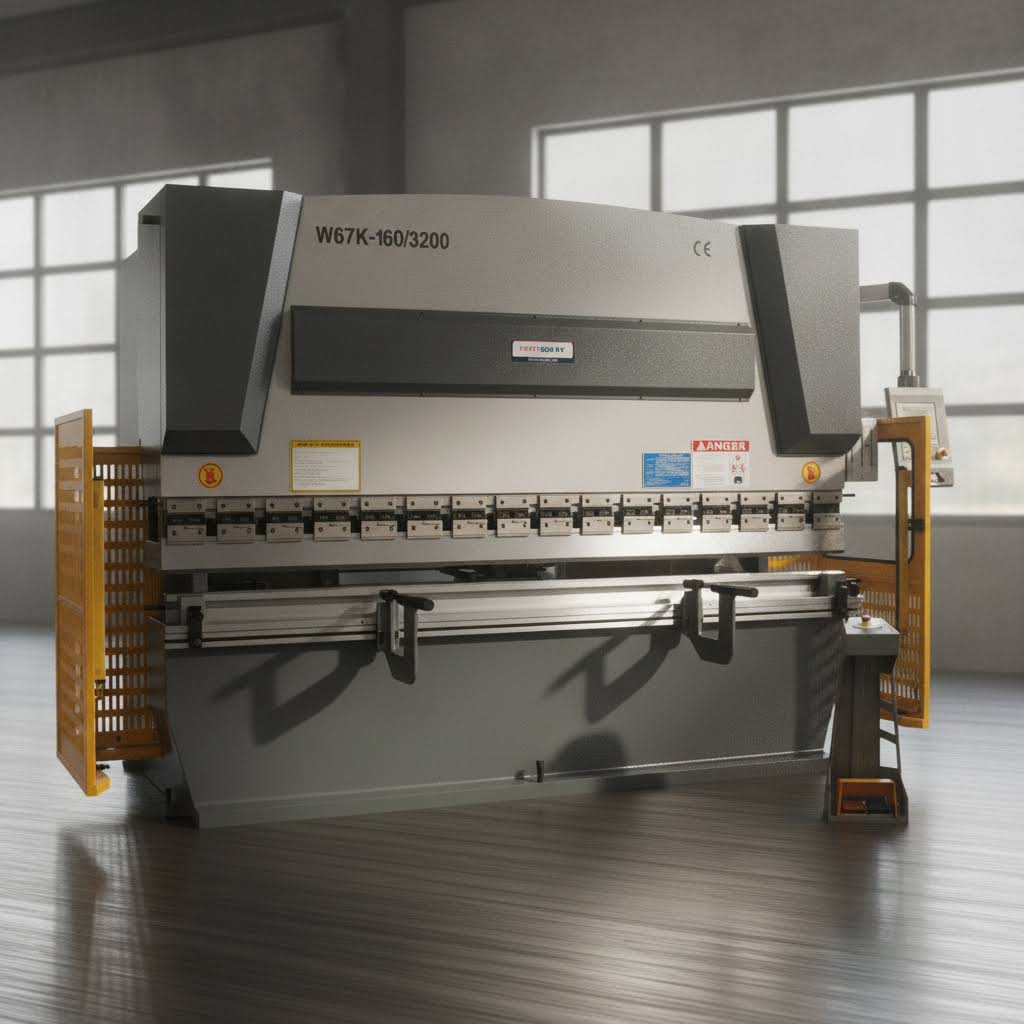

Prasa krawędziowa CNC 160T/3200mm Delem DA-41T

Hydrauliczna Prasa krawędziowa CNC model PREMIUM, jest pięcioosiową maszyną X, Y, V, R, Z, przeznaczoną do precyzyjnego gięcia blach.

Osie X, Y – sterowane CNC z programu, osie V, R, Z ustawiane ręcznie.

Maszyna wyposażona jest między innymi w sterowanie DELEM DA-41T umożliwiające wprowadzenie sekwencji gięć. Programowanie za pomocą wprowadzania kąta gięcia, umożliwia szybką i wygodną pracę dla operatora. Głębokość zejścia dźwigara jest automatycznie obliczana dla aktualnie przyporządkowanych narzędzi – stempla oraz matrycy. Możliwość zaprogramowania kilku narzędzi, znacznie przyśpiesza pracę z maszyną.

Łatwość obsługi sterowania, przejrzystość a także szybki dostęp do niezbędnych parametrów stawia to sterowanie na czele dostępnych sterowań na rynku.

Konstrukcja maszyny została wykonana z wysokiej jakości materiałów, które zapewniają wieloletnią i bezpieczną pracę urządzenia – korpus w całości spawany.

Wyposażenie standardowe:

5 osi X, Y, V, R, Z

Sterowanie CNC Delem Da41T – sterownik oblicza kąt gięcia blach, czyli wpisujemy kąt do którego chcemy ugiąć blachę

Certyfikat CE

Deklaracja zgodności

Instrukcja obsługi w j. polskim

Kompensacja stołu roboczego – oś „V”

Bariera optoelektroniczna z przodu maszyny

Przesuwna furtka z tyłu maszyny z wyłącznikami bezpieczeństwa

Ustawienie górnej pozycji dźwigara, oraz punktu zmiany prędkości SZYBKO/WOLNO

Narzędzie górne segmentowe na całej długości maszyny

Narzędzie dolne wielorowkowe na całej długości maszyny

Podzespoły elektroniczne oraz hydrauliczne renomowanych producentów

Sterowany CNC tylny zderzak z dwoma przesuwnymi ministopami

Mechaniczny system ustawiania głębokości zejścia dźwigara wewnątrz siłowników hydraulicznych

Dwa ramiona z przodu maszyny podtrzymujące materiał

Pośredni system mocowania stempla EURO/AMADA umożliwiający szybką oraz bezpieczną wymianę narzędzi

Przenośny pedał nożny z wyłącznikiem bezpieczeństwa

Parametry oraz dane techniczne:

Model: W67Y 160/3200
Długość robocza: 3200mm
Nacisk: 160 ton
Posuw dźwigara: 200 mm
Posuw zderzaka: 600 mm
Odległość między bokami ramy: 2830 mm
Wycięcie w ścianie bocznej: 3200 mm
Maksymalne otwarcie: 455 mm
Moc głównego silnika: 11 kW
Szerokość maszyny: 1940 mm
Wysokość maksymalna: 2630 mm
Długość maszyny: 3900 mm
Waga maszyny: 12 ton

Belka skrętna odpowiedzialna za synchronizację skoku siłowników hydraulicznych jest zawieszona na bocznych ścianach maszyny na solidnych łożyskach i połączona z przednim dźwigarem, który porusza się w pozycji góra /dół. Krawędziarka PREMIUM ma bezluzowe połączenie, natomiast Prasa STANDARD ma tańsze rozwiązanie, przegubowe na sworzniach.
